Современные окна и двери стали тяжелее. Большие стеклопакеты, широкие ПВХ-профили, алюминиевые системы, крупноформатные створки и панорамное остекление увеличивают требования не только к профилю и монтажному шву, но и к крепежу. Ошибка в выборе крепежного элемента способна свести на нет преимущества даже качественной оконной конструкции.

Для монтажника крепеж должен обеспечивать надежную фиксацию без лишних операций. Для оконной компании — предсказуемый результат монтажа и снижение риска рекламаций. Для застройщика — стабильность узлов крепления на объекте. Для дилера — понятный продукт, который можно рекомендовать под конкретную монтажную задачу.

ЕТС ГРУПП открывает продажи усиленных шурупов по бетону под российским брендом ЖЕЛЕЗНО!

ЖЕЛЕЗНО! — это бренд с инженерным подходом к крепежу. В линейке представлены шурупы-нагели, рассчитанные на применение при монтаже оконных и других конструкций в твердых основаниях. Их ключевое преимущество для профессионального монтажа — крепление непосредственно в основание без отдельного дюбеля.

Почему крепеж становится критически важной частью монтажа

Оконный блок передает на стену собственный вес, эксплуатационные и ветровые воздействия. При этом монтажный шов не должен рассматриваться как замена механическому креплению: ГОСТ 30971-2012 предусматривает отдельное крепление оконной коробки к стеновому проему с помощью крепежных элементов. Выбор крепежа и глубина его заделки должны определяться с учетом несущей способности крепежа и проектных решений.

ГОСТ также устанавливает требования к расположению точек крепления. Например, для ПВХ-профилей расстояние между крепежными элементами зависит от ширины коробки и цвета профиля, а для алюминиевых коробок шириной свыше 48 мм в таблице стандарта указано расстояние до 600 мм. При этом расстояния от углов и импостных соединений также ограничиваются.

Это означает простой практический вывод: крепеж нельзя выбирать только по принципу «подойдет любой саморез подходящей длины». Учитываются материал стены, конструкция окна, расчетная нагрузка, глубина анкеровки, расположение точек крепления и требования производителя профильной системы.

Что такое шуруп-нагель

Шуруп по бетону, или рамный шуруп-нагель, — крепежный элемент, который предназначен для фиксации конструкций непосредственно в предварительно просверленном отверстии в основании. В отличие от традиционного рамного дюбеля, отдельная пластиковая или металлическая распорная втулка при таком способе монтажа не используется: удержание обеспечивается резьбой самого шурупа в материале основания.

Именно поэтому нагель особенно удобен там, где требуется жестко закрепить оконную коробку и одновременно сократить количество монтажных операций.

Типовая конструкция профессионального шурупа по бетону включает закаленный стальной стержень, крупную резьбу и головку под монтажный инструмент. В зависимости от исполнения применяются различные формы головок и шлицев. В продукции ЖЕЛЕЗНО! используется исполнение с шлицем TORX 30, рассчитанным на надежную передачу крутящего момента при монтаже.

Для оконного монтажа особенно востребован диаметр 7,5 мм. В зависимости от конкретной задачи длина крепежа подбирается по толщине рамы, монтажному зазору и требуемой глубине заделки в стене.

ЖЕЛЕЗНО! 7,5 мм: когда важна жесткая фиксация

Шуруп-нагель диаметром 7,5 мм — практичный формат для широкого спектра монтажных задач. Он позволяет выполнить сквозное крепление оконной коробки к стеновому основанию и не требует отдельной операции по установке дюбеля.

Для монтажника это означает:

• меньше операций — не требуется отдельно устанавливать распорный элемент;
• быстрее монтаж — крепеж сразу готов к завинчиванию после подготовки отверстия;
• жесткая фиксация рамы — крепеж стягивает коробку с основанием;
• удобная работа инструментом — TORX 30 обеспечивает надежное зацепление биты;
• широкий выбор длины — можно подобрать крепеж под конкретную толщину конструкции.

При этом скорость не должна достигаться за счет нарушения технологии. Слишком короткий крепеж, недостаточная глубина заделки, неправильный диаметр сверления или установка в неподходящее основание способны снизить надежность соединения.

Главное — правильно подобрать крепеж под стену

Нагель показывает лучшие результаты в прочных полнотелых основаниях — прежде всего в бетоне и полнотелом кирпиче. В таких материалах резьба получает надежное зацепление с основанием.

С пустотелыми и низкоплотными материалами ситуация другая. Пустоты, рыхлая структура и невысокая прочность основания могут уменьшить удерживающую способность резьбового крепежа. Поэтому для газобетона, пустотелого кирпича и других подобных материалов необходимо применять крепежные решения, рассчитанные именно на такие основания, либо использовать проектное решение с соответствующей системой анкеровки.

Универсального крепежа для любого основания не существует. Это особенно важно при работе на объектах, где в пределах одного проекта встречаются бетонный монолит, кирпичная кладка и блоки различной плотности.

Особенности установки

Монтаж осуществляется методом сквозного сверления рамы — через профиль коробки высверливается отверстие большего диаметра, затем продолжают бурить стену меньшим диаметром.

* L — фактическая длина шурупа; запас 10–20 мм необходим для удаления буровой муки и полного погружения крепежа.

Как выполняется монтаж

При использовании шурупа-нагеля крепление выполняется через коробку оконного блока. Сначала подготавливается отверстие в профиле и стеновом основании в соответствии с технологией конкретного крепежа. После удаления буровой пыли шуруп устанавливается непосредственно в основание и закручивается подходящим инструментом.

Для профессионального результата важны несколько параметров:

1. Диаметр отверстия.
Он должен соответствовать требованиям производителя крепежа. Неправильно выбранное сверло может ухудшить работу резьбы в основании.

2. Глубина отверстия.
Она должна учитывать требуемую глубину анкеровки и технологический запас для удаления продуктов сверления.

3. Материал стены.
Несущая способность одного и того же крепежа будет различаться в бетоне, полнотелом кирпиче и менее плотных основаниях.

4. Расположение точек крепления.
Оно определяется конструкцией оконного блока, требованиями профильной системы и проектными решениями. ГОСТ 30971-2012 прямо связывает выбор крепежных элементов и глубину их заделки с расчетом несущей способности.

5. Усилие затяжки.
Перетяжка крепежа не повышает надежность автоматически. Напротив, чрезмерное усилие может привести к деформации закрепляемого элемента или повреждению основания.

Крепление окна — это не только шуруп

Нагель отвечает за механическую фиксацию, но полноценный монтажный узел включает больше элементов. ГОСТ 30971-2012 рассматривает узел примыкания как конструктивную систему, включающую монтажный шов, крепежные детали, подоконник, отлив и другие элементы. Стандарт также требует учитывать эксплуатационные воздействия, включая температурные и ветровые нагрузки.

Поэтому надежный монтаж строится не вокруг одного крепежного элемента, а вокруг правильно рассчитанного узла.

Отдельное значение имеют опорные колодки. В соответствии с ГОСТ они применяются для передачи нагрузок, действующих в плоскости оконного блока, на строительную конструкцию. Их количество и расположение определяются технологической документацией.

Иными словами, нагель фиксирует оконную коробку, но не заменяет весь комплекс монтажных решений.

Что получает оконная компания

Для производства и монтажа окон важна не только цена крепежа, но и стоимость всей монтажной операции.

Шуруп-нагель позволяет сократить количество отдельных компонентов и операций. Монтажнику не требуется подбирать и устанавливать отдельный дюбель: после подготовки отверстия крепеж устанавливается непосредственно в основание.

Это особенно удобно при серийном монтаже, когда на объекте необходимо выполнить десятки или сотни одинаковых операций. Стандартизированный крепеж одного типа упрощает комплектацию, снижает вероятность ошибки при выдаче материалов и ускоряет работу монтажной бригады.

Для оконной компании это означает более понятную технологию и более предсказуемый расход крепежа.

Выгода для монтажника

На практике ценится не только прочность, но и удобство работы.

ЖЕЛЕЗНО! 7,5 мм с TORX 30 позволяет уверенно передавать усилие от инструмента к крепежу. Бита надежно удерживается в шлице, а сам монтаж не требует отдельного этапа установки распорного дюбеля.

При больших объемах работ это превращается в экономию времени на каждой точке крепления. Чем больше окон устанавливает одна бригада за смену, тем заметнее эффект от сокращения повторяющихся операций.

Выгода для застройщика

На строительном объекте крепеж является частью технологической дисциплины. Неправильный подбор или хаотичная замена крепежных элементов повышают риск отклонений от проектных решений.

Использование специализированного шурупа-нагеля позволяет заранее определить типоразмеры, организовать комплектацию объекта и привязать крепеж к конкретному типу стенового основания и оконной системы.

При этом окончательный выбор крепежа, количества точек и глубины анкеровки должен выполняться по проектной документации и расчету несущей способности. Именно такой подход предусмотрен действующим ГОСТ 30971-2012.

Выгода для оконного дилера

Для дилера хороший крепеж — это дополнительный элемент профессиональной комплектации окна.

Если клиент приобретает окно вместе с монтажом, предложение специализированного крепежа позволяет сформировать комплект не только из профиля, стеклопакета и фурнитуры, но и из материалов для правильной установки.

ЖЕЛЕЗНО! — это возможность предложить заказчику понятное решение для механического крепления оконных конструкций, не уходя в сложные и избыточные комплектующие.

Как выбрать шуруп-нагель

Перед заказом крепежа специалисты учитывают четыре основных параметра:

Материал основания. Бетон, полнотелый кирпич, пустотелый кирпич и ячеистые бетоны требуют разного подхода.

Длина крепежа. Она выбирается с учетом толщины оконной коробки, монтажного зазора и требуемой глубины анкеровки.

Диаметр. Для оконного монтажа широко используется формат 7,5 мм, однако окончательный выбор зависит от расчетной нагрузки и конкретной системы.

Условия эксплуатации. Для наружного применения важны материал крепежа и защитное покрытие, поскольку они влияют на коррозионную стойкость изделия.

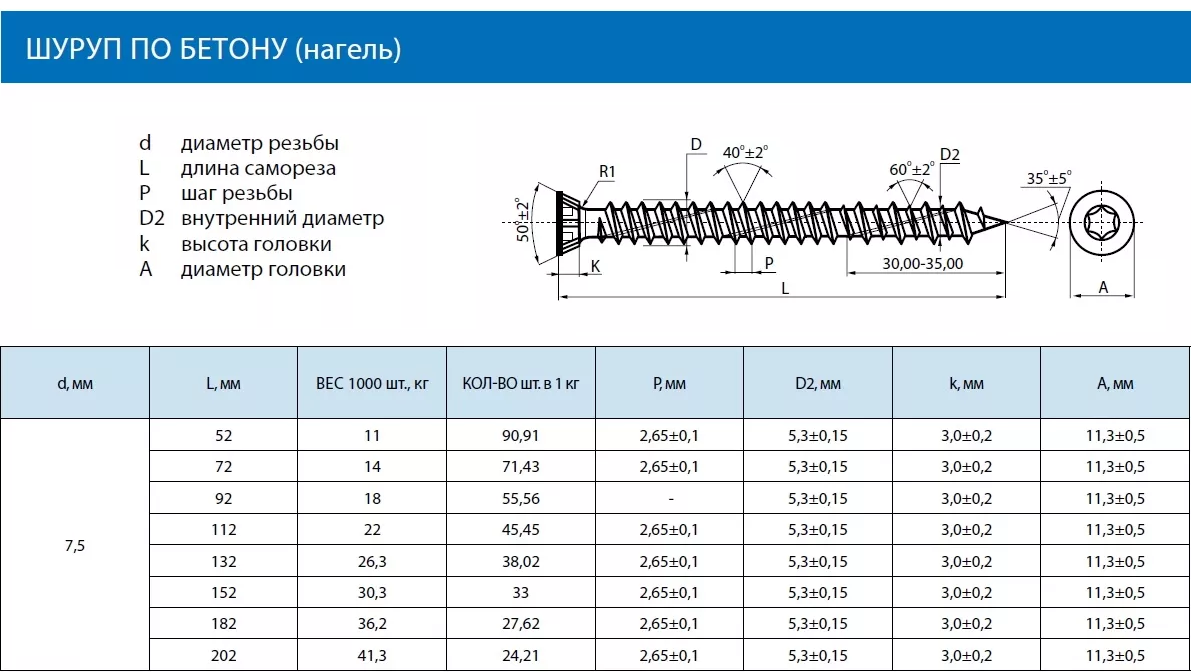

Для серии ЖЕЛЕЗНО! представлены шурупы-нагели диаметром 7,5 мм, длиной от 52 до 212 мм, с покрытием желтый цинк и шлицем TORX 30. Конкретный типоразмер выбирается в зависимости от монтажного узла.

ЖЕЛЕЗНО! — крепеж для реальных монтажных задач

Современное окно требует современной системы крепления. Особенно это заметно при монтаже тяжелых стеклопакетов, широких рам и крупноформатных конструкций, где к механической фиксации предъявляются повышенные требования.

ЕТС ГРУПП расширяет ассортимент профессионального крепежа и открывает продажи усиленных шурупов по бетону ЖЕЛЕЗНО!. Это решение для оконных компаний, монтажных организаций, дилеров и строительных компаний, которым важны скорость установки, удобство комплектации и надежная механическая фиксация при соблюдении требований технологии.

ЖЕЛЕЗНО! — значит надежно.

А правильный крепеж — это не мелочь в оконном монтаже, а один из элементов, от которого зависит результат всей установленной конструкции.
