Актуальность и отраслевые вызовы: технические аргументы для профессионалов

Современное гражданское и промышленное строительство функционирует в условиях ужесточения строительных норм, требований энергоэффективности и архитектурного контроля. Для застройщиков, генеральных подрядчиков, проектных институтов и производителей светопрозрачных конструкций (СПК) выбор фасадного решения определяет не только эстетику здания, но и коммерческую состоятельность проекта, его безопасность и скорость сдачи надзорным органам.

Ключевые факторы, формирующие отраслевой запрос на навесные фасадные системы (НФС):

• Ветровые нагрузки и высотное строительство: Эксплуатация зданий высотой до 150 метров требует точного подбора несущих профилей и кронштейнов с подтвержденными испытаниями на ветровые пульсации.
• Несущая способность стен: Широкое распространение монолитно-каркасного домостроения со стеновым заполнением из газобетона и пеноблоков исключает крепление тяжелых фасадов в слабые пенобетонные основания, вынуждая строителей переходить на межэтажные системы с опиранием исключительно в торцы железобетонных плит перекрытий.
• Нормативная безопасность: Применение систем с классом пожарной опасности конструкции К0 и сейсмостойкостью до 9 баллов включительно является обязательным условием для прохождения государственной экспертизы в сейсмоактивных регионах и на высотных объектах.
• Проблема несогласованности СПК и НФС: Раздельный монтаж оконных блоков и фасадных металлоконструкций без интеграции узлов примыкания приводит к образованию мостиков холода, намоканию утеплителя и промерзанию приконтурных зон.
• Срыв сроков из-за логистики: Отсутствие у поставщика складских резервов и конструкторской поддержки увеличивает время монтажа на 25–40%.

Компания ЕТС ГРУПП решает эти задачи, поставляя сертифицированные навесные фасадные системы SMARTFASAD и предоставляя полный комплекс инжиниринговых услуг с оперативной отгрузкой во все субъекты Российской Федерации.

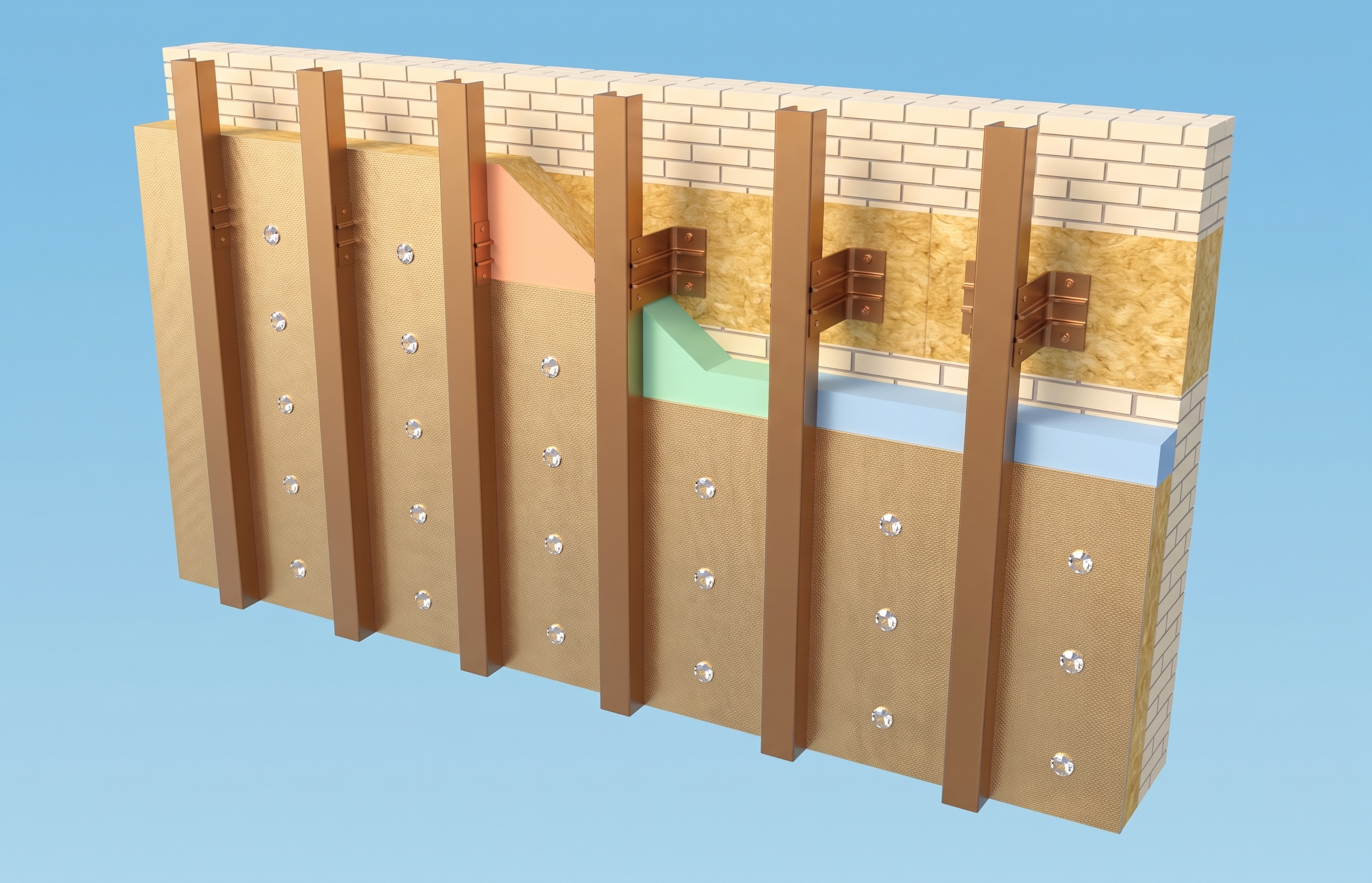

Конструктивная база подсистем SMARTFASAD от ЕТС ГРУПП

В основе решений компании лежит металлическая подсистема SMARTFASAD, сертифицированная Минстроем РФ и рассчитанная на расчетный срок безаварийной службы не менее 50 лет. Конструктивные элементы изготавливаются строго по ГОСТ из коррозионностойких материалов: холоднокатаной горячеоцинкованной стали с защитными полимерными покрытиями, нержавеющей стали и алюминиевых сплавов.

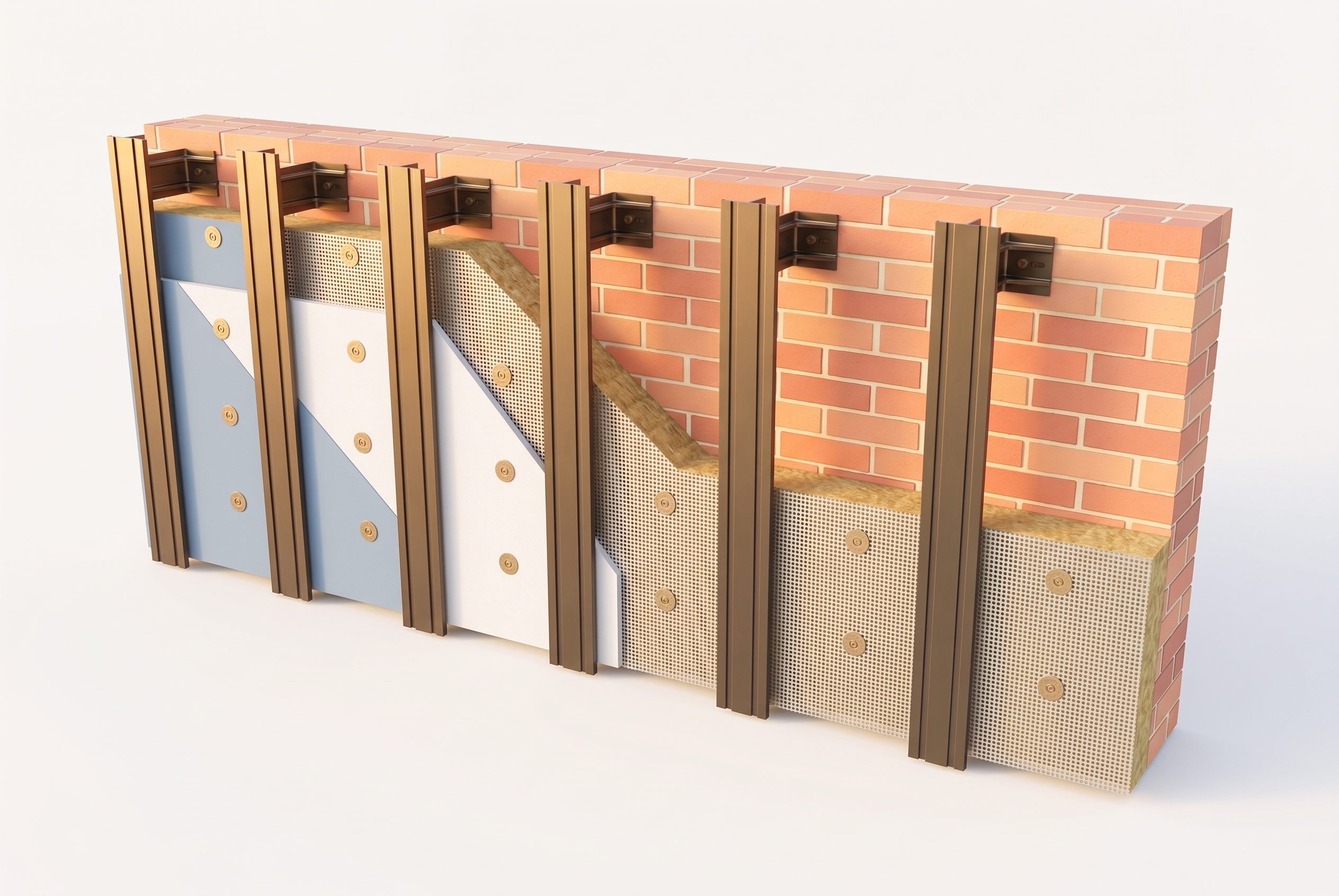

Межэтажные фасадные системы

Межэтажная фасадная система разработана для объектов с низкими прочностными характеристиками ограждающих стен. Несущий каркас фиксируется исключительно в железобетонные перекрытия этажей с шагом вертикальных пролетов до 4,2 метра, что снижает нагрузку на заполнение наружных стен и ускоряет монтажный цикл.

1. Горизонтально-вертикальная межэтажная схема (Омега-профиль): В перекрытия с помощью стальных распорных анкеров монтируются вертикально ориентированные усиленные кронштейны IKS, дополненные удлинителями УК-SKL. По перекрытиям устанавливаются горизонтальные несущие профили ГН или усиленные профили ВТН, на которые через заклепочные соединения фиксируются вертикальные направляющие МВН. Для компенсации температурных расширений металлокаркаса стыки направляющих снабжаются подвижными компенсирующими вставками ВМВН.
2. Вертикальная межэтажная схема (С-профиль): Предполагает спаренную установку усиленных кронштейнов IKS (по два кронштейна на узел анкеровки в торец плиты). Несущую функцию выполняют вертикальные направляющие ПВ повышенной жесткости, объединяемые подвижными термодеформационными вставками ВСПВ.

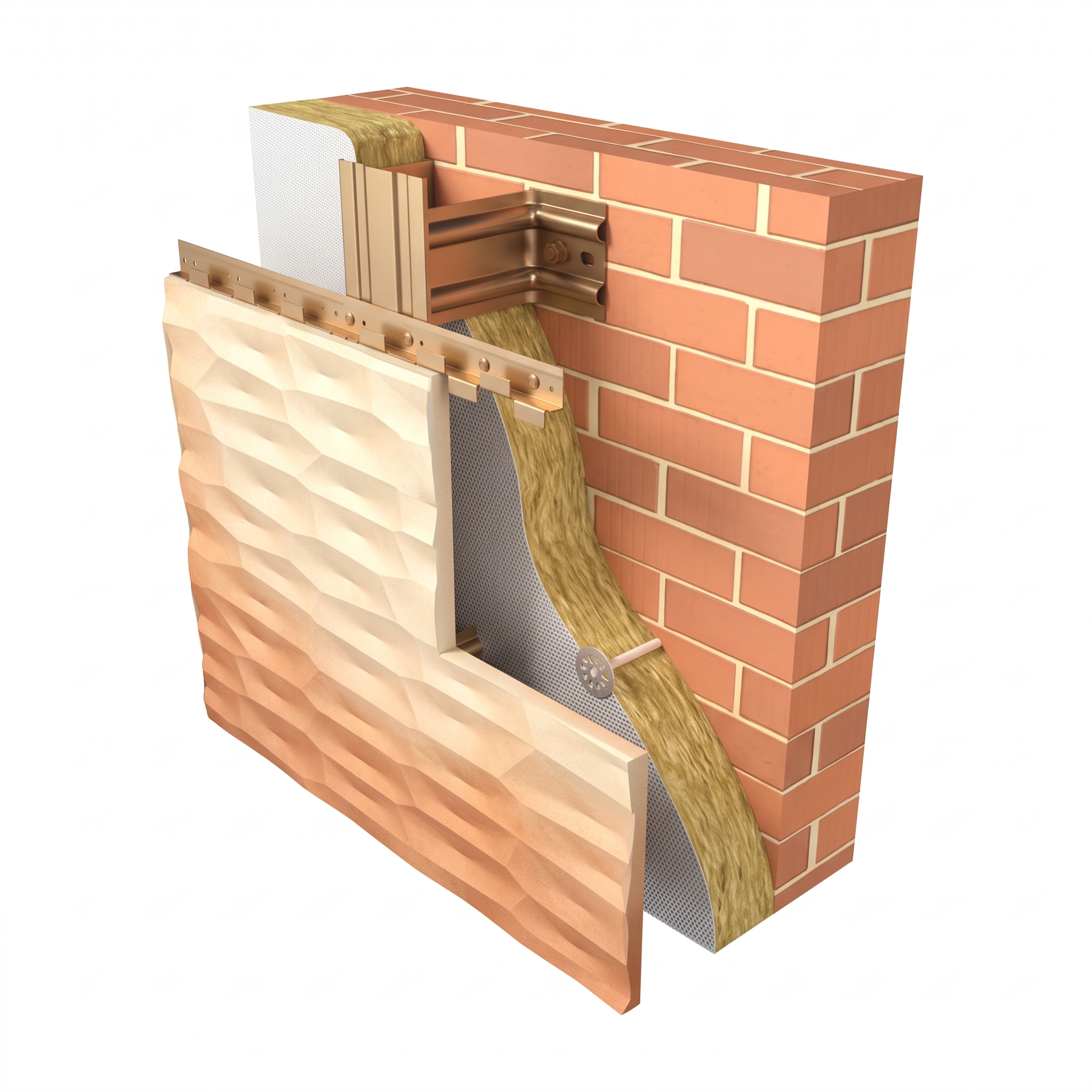

Рядовые системы с креплением по всей плоскости стены

Применяются на основаниях с нормативной несущей способностью (тяжелый и легкий бетон, полнотелый кирпич):

• Горизонтально-вертикальная рядовая схема: Базируется на кронштейнах KR или 2SK, горизонтальных профилях ГН и вертикальных направляющих ВН. Точность плоскости фасада регулируется специализированными удлинителями УК-2SK, что нивелирует строительные отклонения стен до 100 мм без перерасхода крепежа.
• Вертикальная облегченная система на Г-профиле: Экономичное решение для легковесных облицовок (профилированный лист, металлический сайдинг).
• Вертикальная усиленная схема на ВТН-профиле (Т-профиль): Создана для крупноформатных плит и тяжелых облицовок; сочетает кронштейны KR, 2SK либо IKS с Т-образным вертикальным профилем ВТН, воспринимающим повышенные изгибающие моменты от ветрового отсоса.

Узлы крепления кронштейнов к стене изолируются паронитовыми терморазрывными прокладками, предотвращающими промерзание ограждающих конструкций через крепежные метизы.

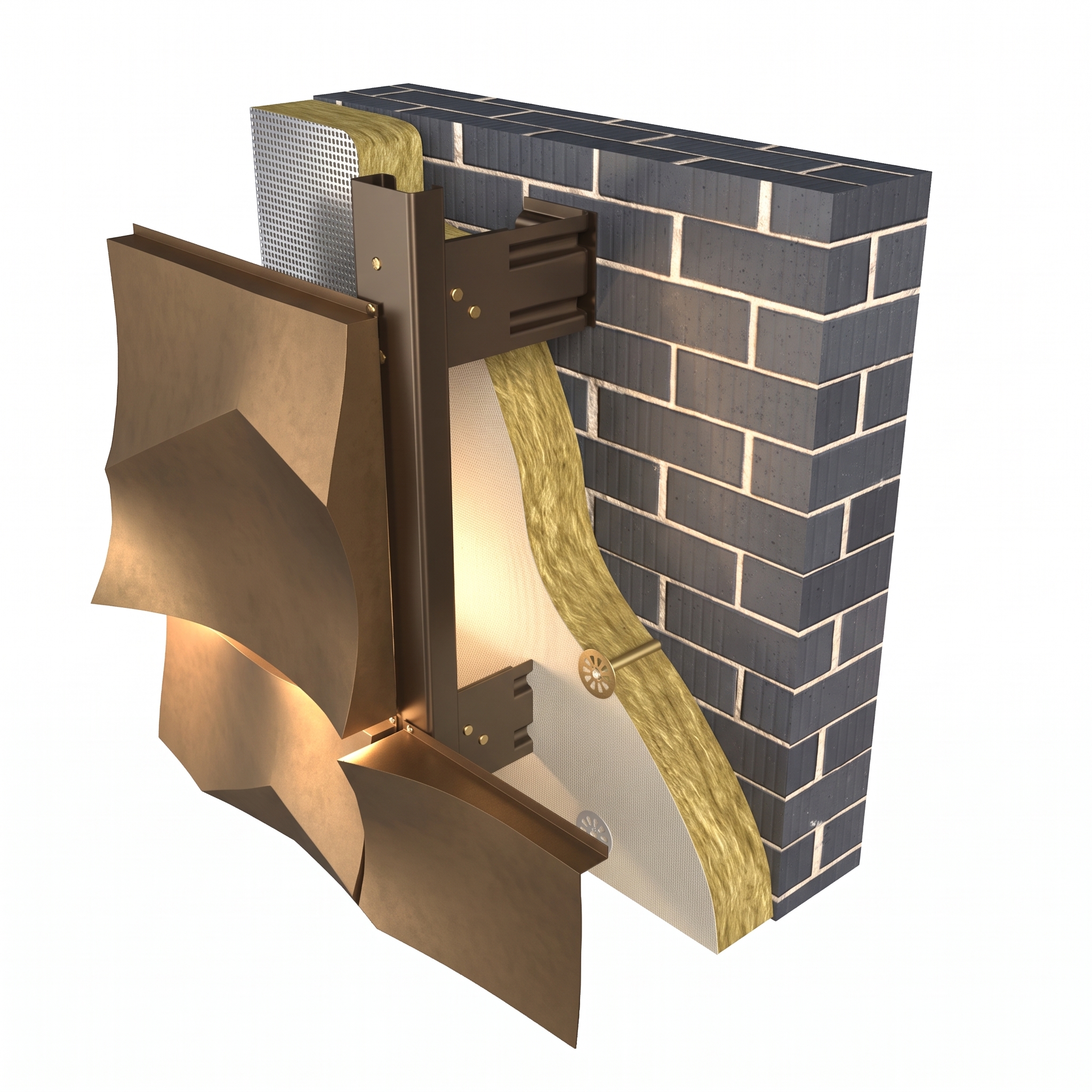

Номенклатура облицовочных материалов и узлы сопряжения

Инженерная гибкость каркаса SMARTFASAD обеспечивает интеграцию любых фасадных материалов без модификации базовых несущих элементов:

• Керамогранитные плиты: Доступен открытый способ фиксации — классическое крепление керамогранита на кляммерах из нержавеющей или оцинкованной стали с дистанционными лапками, а также монтаж на окрашенные в цвет облицовки по каталогу RAL планки. Для объектов премиального сегмента реализовано скрытое крепление на крабах из нержавеющей стали, монтируемых на вертикальные направляющие с горизонтальными распределительными планками.
• Клинкерные вентилируемые фасады: Система поддерживает три типа монтажа: сухой метод без затирки на усиленные планки из оцинкованной или нержавеющей стали; традиционный монтаж под расшивку швов цементной затиркой с применением опорных планок и перфорированной ленты для надежного сцепления раствора; радиальный монтаж с использованием зубчатых гибких планок, позволяющих формировать цилиндрические и криволинейные плоскости фасада.
• Фасадные металлокассеты и перфорированные панели: Изготавливаются на собственных производственных мощностях толщиной от 0,5 до 3,0 мм из холоднокатаной оцинкованной стали, нержавеющей стали или алюминия с габаритами кассет до 3000 мм. Производятся открытого и закрытого типа, плоские, треугольные, радиальные и объемные 3D-конфигурации. Раскрой и перфорация выполняются на станках с ЧПУ по индивидуальным параметрическим чертежам. Металлокассеты окрашиваются порошковыми составами по шкале RAL, декорируются методом УФ-печати с текстурами натурального дерева и камня, а также интегрируются со скрытой контурной светодиодной подсветкой.
• Алюмокомпозитные (АКП) и сталекомпозитные (СКП) панели: Монтируются кассетным способом на иклях и регулируемых салазках из нержавеющей стали, на скрытых замковых соединениях, а также листовым способом на заклепках с увеличенным бортиком через уплотнительную ленту EPDM. Изделия толщиной 4,0 мм с алюминиевым слоем 0,4–0,5 мм изготавливаются на основе сплавов АМцН2 и АМгН2 с модулем упругости 1,0–1,2 × 10⁴ МПа и удельным весом 7,4–8,6 кг/м². Лицевой слой защищен покрытиями PE, PUR, PVDF или высокостойким фторполимером FEVE (EWIGOL) толщиной от 20 до 40 мкм.
• Натуральный камень: Крепится скрытым способом на усиленные зубчатые планки из нержавеющей стали, входящие в горизонтальные пазы (пропилы) в торцах плит, что позволяет выполнять кладку со смещением вертикальных швов.
• Аквапанели: Служат безусадочной основой под бесшовные штукатурные системы (СФТК) либо под приклейку клинкерной плитки; фиксируются к направляющим специальными сверлоконечными саморезами.
• Фиброцементные и хризотилцементные плиты: Монтируются видимым способом на вытяжные заклепки с широким бортиком и компенсационной втулкой по направляющим шириной не менее 90 мм с прокладкой EPDM-ленты и декоративных профилей швов, либо фиксируются на кляммеры.
• Японские фиброцементные панели Nichiha: Устанавливаются с помощью заводских скрытых скоб-кляммеров и планок из нержавеющей стали.
• Защитные корзины для внешних блоков кондиционеров: Несущие корзины из листовой стали с полимерно-порошковым напылением защищают климатическое оборудование от падения льда, мусора, птиц и механических воздействий, сохраняя единый архитектурный рисунок фасада за счет лазерной координатной перфорации стенок.

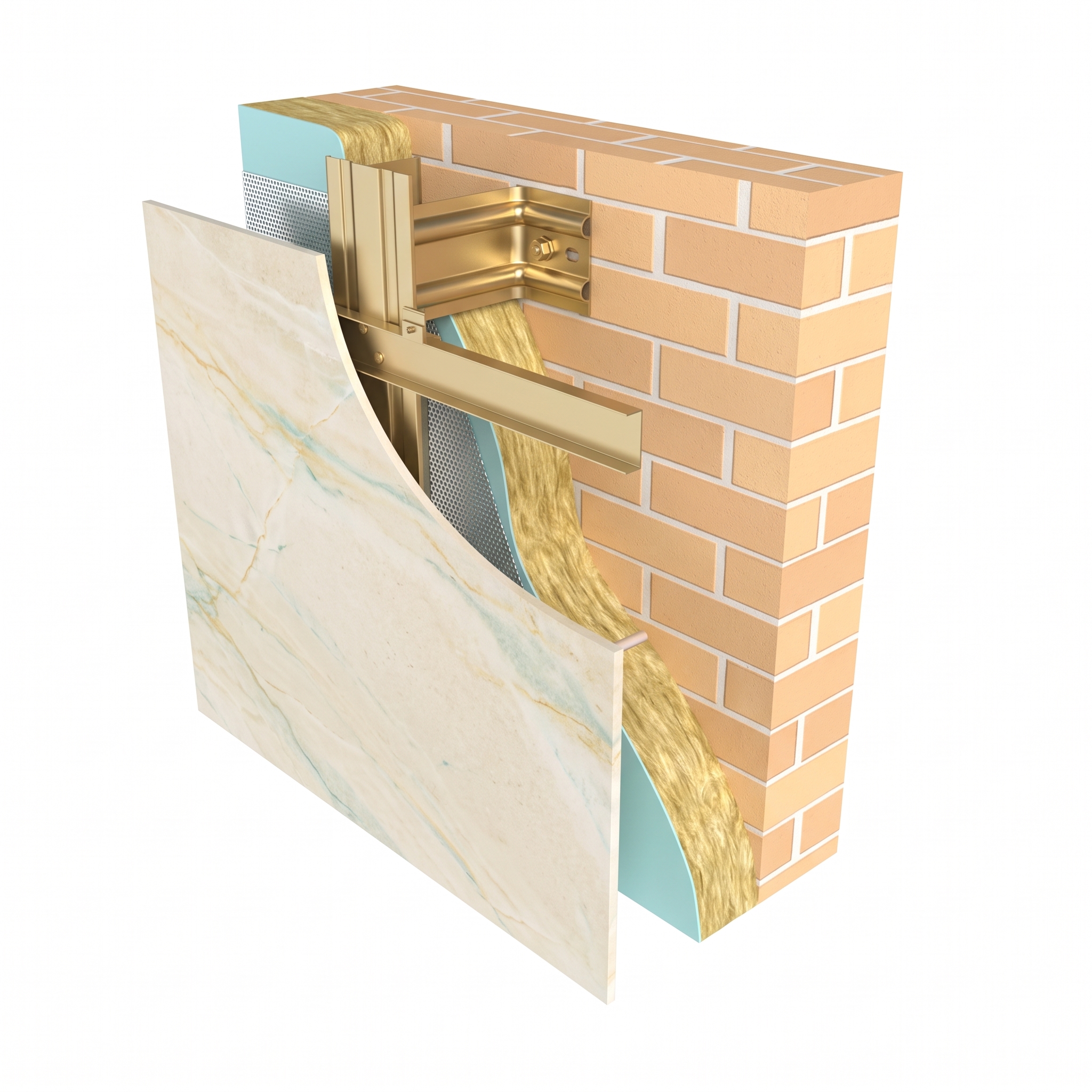

Проектирование и фасадный инжиниринг полного цикла

ЕТС ГРУПП реализует формат поставок под ключ, где поставка профилей и крепежа подкреплена комплексным техническим сопровождением:

1. Предпроектный аудит: Анализ существующей рабочей документации объекта для оптимизации металлоемкости каркаса, устранения коллизий и подбора экономически оправданной схемы расстановки кронштейнов.
2. Статические расчеты: Математическое моделирование напряженно-деформированного состояния подсистемы с учетом ветрового района, высотности, аэродинамических коэффициентов угловых зон и собственного веса облицовки.
3. 3D-лазерное сканирование конструкций: Высокоточная съемка монолитного каркаса здания с фиксацией фактических отклонений плит перекрытий и колонн. Созданная цифровая пространственная модель исключает ошибки при раскрое направляющих и облицовочных кассет.
4. BIM-моделирование фасадов: Предоставление актуальных цифровых библиотек семейств компонентов SMARTFASAD в среде Revit и разработка комплексных информационных моделей фасада для координации с другими инженерными разделами здания.
5. Сопряжение НФС и СПК: Разработка специализированных узлов примыкания витражей, оконных блоков и вентилируемого фасада. Использование специализированных оконных кронштейнов и дюбелей гарантирует герметичность монтажного шва и исключает промерзание приоконных зон.
6. Авторский надзор: Контроль монтажа на строительной площадке, проверка момента затяжки анкеров, шага направляющих и соблюдения деформационных зазоров.

Практические выгоды для участников инвестиционно-строительного процесса

Внедрение фасадных подсистем ЕТС ГРУПП обеспечивает прямые конкурентные и технологические преимущества для всех контрагентов проекта:

Для застройщиков и девелоперов

• Экономическая оптимизация каркаса: Использование межэтажных систем с шагом до 4,2 метра позволяет снизить суммарную металлоемкость фасадной подсистемы на 15–20% по сравнению со стандартными рядовыми схемами за счет уменьшения числа точек анкеровки в монолит.
• Своевременная сдача объекта: Полный пакет разрешительной документации Минстроя РФ снимает риски претензий со стороны государственного строительного надзора.
• Ликвидность недвижимости: Долговечность конструкции в 50 лет, пожаробезопасность класса К0 и устойчивость к выцветанию покрытий (PVDF, FEVE) защищают здание от эксплуатационной деградации и снижают эксплуатационные расходы управляющих компаний.

Для генеральных подрядчиков и монтажных организаций

• Высокая скорость сборки: Заводская готовность узлов, профилированная перфорация направляющих и применение системных вставок сокращают время установки фасадных конструкций.
• Компенсация строительных погрешностей: Линейка кронштейнов IKS, KR, 2SK и удлинителей УК-2SK и УК-SKL позволяет нивелировать неровности монолитных перекрытий и кирпичной кладки без применения нестандартных подкладок.
• Круглогодичный монтаж: Отсутствие мокрых процессов при использовании сухого клинкера, керамогранита, металлокассет и композита обеспечивает непрерывность строительно-монтажных работ в зимний период.

Для архитекторов и проектировщиков

• Свобода формообразования: Возможность применения в рамках одного фасада металлокассет сложной геометрической формы, радиусных элементов, объемных 3D-панелей, натурального камня и клинкера без переработки несущего каркаса.
• Готовая проектная база: Наличие верифицированных BIM-семейств ускоряет выпуск рабочей документации разделов АР, КР и КМД.
• Свет и акценты: Интеграция декоративной подсветки в металлокассеты и возможность лазерной ЧПУ-перфорации любых рисунков позволяют создавать индивидуальные архитектурные доминанты.

Для оконных компаний и производителей светопрозрачных конструкций (СПК)

• Готовые системные узлы: Наличие специализированных оконных кронштейнов и крепежа решает проблему передачи ветровых нагрузок с витражей на несущие конструкции здания.
• Точная стыковка откосов и отливов: Продуманная геометрия металлических профилей позволяет надежно крепить фасадные откосы и аквилоны непосредственно к направляющим подсистемы с сохранением непрерывного контура вентиляционного зазора.
• Отсутствие гарантийных рекламаций: Исключение мостиков холода и перекосов оконных рам за счет разделения температурных деформаций фасадной подсистемы и светопрозрачных блоков.

География поставок, складская программа и реализованные проекты

Компания ЕТС ГРУПП располагает развитой логистической инфраструктурой и собственными складскими комплексами, что обеспечивает бесперебойное снабжение строящихся объектов независимо от их удаленности. Комплектация объектов метизами, анкерами, направляющими профилями и кронштейнами осуществляется в сжатые сроки с отправкой автомобильным и железнодорожным транспортом.

Надежность систем SMARTFASAD подтверждена успешной эксплуатацией на знаковых гражданских, жилых и инфраструктурных объектах в сложных климатических и сейсмических зонах России:

• Урбан-виллы «На Никитина» (девелопер «Брусника», г. Новосибирск): Квартальная застройка переменной этажности, облицованная клинкерной плиткой на основе плит Аквапанель.
• Станция Новосибирского метрополитена «Спортивная»: Крупный транспортный объект на метромосту, оформленный фасадными перфорированными металлокассетами индивидуального изготовления.
• Жилой комплекс «Оазис» (г. Новосибирск): Комплексный микрорайон высотностью от 8 до 26 этажей с облицовкой фиброцементными плитами на заклепочных соединениях.
• Высотные жилые комплексы: ЖК «Восход» (19 этажей), ЖК «Ника» (19 этажей), ЖК «E2E4» и ЖК «Созвездие» (г. Новосибирск) — облицовка крупноформатным керамогранитом на кляммерах; ЖК «Прибрежный» (18 этажей, г. Новосибирск) — вентилируемый фасад на основе металлокассет.
• Региональные проекты: ЖК «Гоголь» (г. Барнаул) — комбинированный фасад из фиброцементных плит, клинкера на планках и композитных панелей; ЖК «Гавань» (15–19 этажей, г. Хабаровск) — фиброцементная облицовка в условиях муссонного климата; «Дом на Курчатова» (г. Большой Камень, Приморский край) — керамогранитные плиты.
• Социальная инфраструктура: Детский сад «Лапушки» на 330 мест в квартале «Лапландия» (г. Барнаул) — керамогранит и ребристые металлические панели; СОШ №217 (г. Новосибирск) — износостойкие фиброцементные плиты.
• Сейсмоопасные территории: Деловой «Хоккайдо-центр» (г. Южно-Сахалинск) — сейсмостойкая навесная система с облицовкой из натурального гранита и японских фиброцементных панелей.

Среди постоянных заказчиков и партнеров, доверяющих качеству решений компании: строительные корпорации DOGMA, Брусника, ТДСК, САС-Строй, Монолит Холдинг, VIRA, промышленные гиганты Башнефть, РусГидро, завод композитных панелей Сибалюкс, производитель плит LATONIT и МУП «Новосибирский метрополитен».

Государственная сертификация и нормативная документация

Вся выпускаемая продукция проходит жесткие сертификационные испытания в аккредитованных лабораториях РФ. Заказчику предоставляется полный пакет разрешительной документации для беспрепятственной сдачи объекта органам строительного надзора:

1. Техническое свидетельство и Техническая оценка Минстроя РФ, подтверждающие пригодность подсистемы для применения в строительстве на всей территории России.
2. Протоколы огневых испытаний по ГОСТ 31251 с присвоением класса пожарной опасности К0.
3. Экспертные заключения по несущей способности узлов и коррозионной стойкости металлоконструкций в агрессивных средах.
4. Научно-технический отчет по сейсмической безопасности, допускающий применение систем в районах с сейсмичностью до 9 баллов включительно.

Контакты для проектных и строительных организаций

Инженерный отдел компании ЕТС ГРУПП выполняет предварительный расчет металлоемкости подсистемы, подбор облицовочных материалов и подготовку коммерческого предложения для проектов любой категории сложности.

• Организация: ООО «ЕТС ГРУПП»
• Телефон: +7 (495) 781-81-32
• Официальный сайт: www.vprofile.ru
• Электронная почта: info@stl-groupe.ru
