JMD LJJ2DS-500X4200 двухголовая автоматическая пила для алюминия
- Габариты - 5 950 × 1 750 × 1 500 мм
- Масса, кг - 1900
Высокая точность распила, автоматическое позиционирование и обработка длинномерного профиля до 8 040 мм с перезажимом — ключевые возможности JMD LJJ2DS-500X4200. Станок рассчитан на серийную обработку алюминиевых профилей и цветных металлов и подходит для производств, где важны стабильность размеров, скорость подготовки деталей и минимизация ручных операций.
УТОЧНИТЬ СТОИМОСТЬ- ОПИСАНИЕ
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- ДОКУМЕНТАЦИЯ
- СЕРТИФИКАТЫ
JMD LJJ2DS-500X4200 — двухголовочная автоматическая пила для алюминиевого профиля
Точная обработка алюминиевого профиля
JMD LJJ2DS-500X4200 оснащён двумя пильными головами с дисками диаметром 500 мм. Левая голова установлена стационарно, правая автоматически перемещается по оси X на заданный размер.

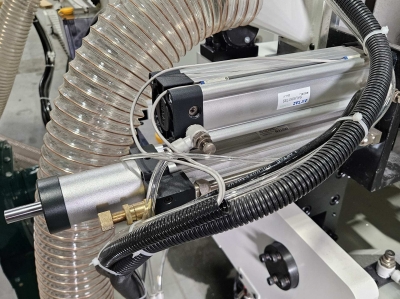

Прецизионные линейные направляющие HIWIN, регулируемая гидропневматическая подача и прямой привод пильных дисков от двигателей мощностью 3 кВт обеспечивают контролируемое перемещение инструмента и стабильность обработки.
Заявленная производителем точность составляет:
- ±0,1 мм — точность распила;
- ±0,1° — точность угла распила;
- ±0,05 мм/м — точность позиционирования подвижной головы.
Две режущие головы могут работать одновременно или независимо, что позволяет выбирать режим обработки в зависимости от производственной задачи.
Автоматическая установка размера и угла

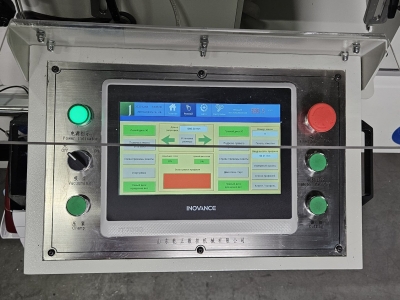

Управление станком осуществляется через сенсорную панель. Оператор задаёт необходимые параметры, после чего подвижная пильная голова автоматически устанавливается в заданную позицию.
Предусмотрена автоматическая установка углов 45° и 90°, а также автоматическое измерение высоты профиля. Скорость подачи пильных дисков регулируется в диапазоне 0–5 м/мин.
Программное управление позволяет формировать последовательность операций для серийной резки деталей разных размеров. Это особенно удобно при изготовлении комплектов элементов для оконных и дверных конструкций.
Обработка профиля длиной до 8 метров

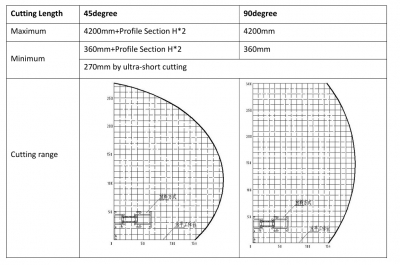

Стандартная максимальная длина заготовки при резке под 90° составляет 4 200 мм. При использовании функции перезажима станок позволяет обрабатывать профиль длиной до 8 040 мм.
Для длинномерных заготовок предусмотрена система поддержки профиля: рольганг, центральный автоматический упор для предотвращения провисания и дополнительный поддерживающий упор справа.
Абсолютный энкодер без повторного поиска нулевой точки
В конструкции используется абсолютный энкодер, сохраняющий информацию о положении подвижной головы при отключении питания.
После повторного включения станку не требуется каждый раз выполнять возврат в нулевую точку. Если положение подвижной головы изменилось во время отключения питания, система определяет новое положение и учитывает его при дальнейшей работе.
Водяное охлаждение и удаление стружки
Для обработки алюминиевого профиля предусмотрена система подачи смазочно-охлаждающей жидкости (СОЖ). Она используется в процессе резки для охлаждения зоны обработки.

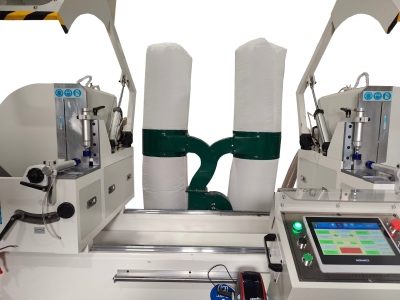

В комплектацию также входит стружкоотсос и пневмопистолет для удаления стружки с рабочей зоны.
Передача данных и удалённая диагностика
Станок оснащён интерфейсами Ethernet и USB для передачи данных. Возможна организация удалённого доступа для диагностики и технической поддержки, в том числе со стороны производителя.
Данные для обработки могут вводиться непосредственно через сенсорную панель либо с использованием USB.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр пильных дисков | 500 мм |
| Количество пильных голов | 2 |
| Мощность | 9,5 кВт |
| Напряжение | 380 В, 50 Гц |
| Скорость вращения дисков | 3 000 об/мин |
| Скорость подачи | 0–5 м/мин |
| Точность распила | ±0,1 мм |
| Точность угла | ±0,1° |
| Точность позиционирования | ±0,05 мм/м |
| Максимальный размер реза при 90° | 138 × 290 мм |
| Максимальный размер реза при 45° | 138 × 205 мм |
| Максимальная длина заготовки без перезажима | 4 200 мм |
| Максимальная длина с перезажимом | 8 040 мм |
| Минимальная длина заготовки при 90° | 360 мм |
| Скорость перемещения подвижной головы | до 1 000 мм/с |
| Посадочный диаметр диска | 30 мм |
| Рабочее давление воздуха | 6–8 бар |
| Максимальный расход воздуха | 90 л/мин |
| Габариты | 5 950 × 1 750 × 1 500 мм |
| Масса | 1 900 кг |
Комплектация
JMD LJJ2DS-500X4200 поставляется с оборудованием и системами, необходимыми для организации полноценного рабочего процесса:
- 2 пильных диска диаметром 500 мм;

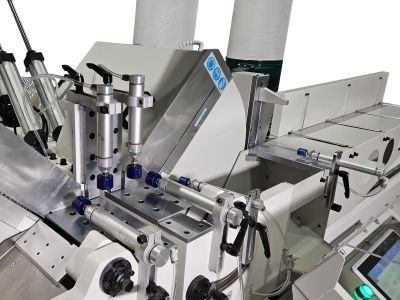

- 4 горизонтальных пневмоприжима;
- 2 вертикальных пневмоприжима;
- пневмопистолет для удаления стружки;
- правый рольганг для поддержки профиля;
- конвейер на неподвижной голове;
- система подачи СОЖ;
- автоматический центральный упор для поддержки профиля;
- правый поддерживающий упор;
- сенсорная панель управления;

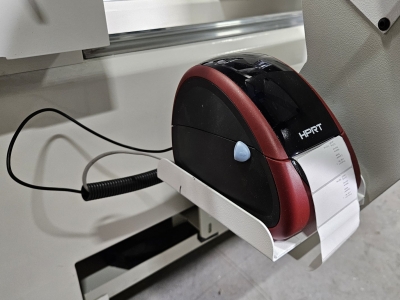

- принтер термоэтикеток;
- стружкоотсос;
- интерфейсы Ethernet и USB.
Дополнительно может поставляться смазочно-охлаждающая жидкость Велс-1М.
Для каких производств подходит
JMD LJJ2DS-500X4200 предназначена для предприятий, которым требуется серийный точный раскрой алюминиевого профиля. Автоматизация позиционирования, программирование последовательности резов, поддержка длинномерных заготовок и возможность одновременной работы двух голов позволяют использовать станок в производстве оконных, дверных и других конструкций из алюминиевого профиля.
Производитель: JMD, Китай.
Оборудование JMD LJJ2DS-500X4200 доступно для заказа со склада в Московской области. Специалисты помогут подобрать комплектацию под технологию производства и рассчитать требования к установке и эксплуатации станка.
